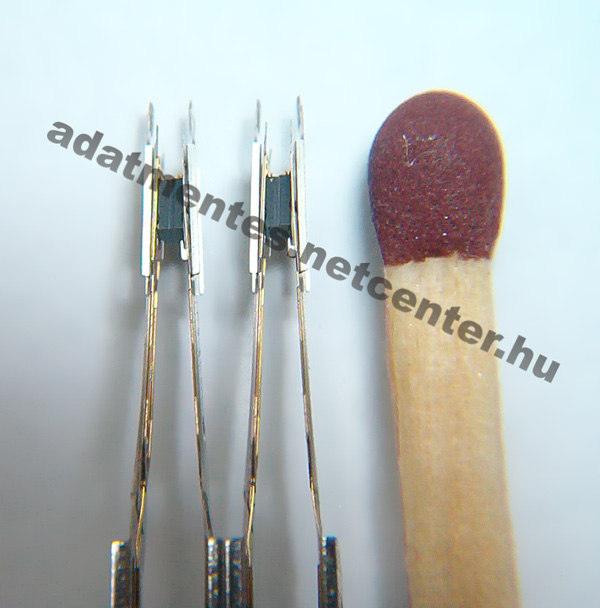

| egy
2.5"-os winchester fejszerelvénye |

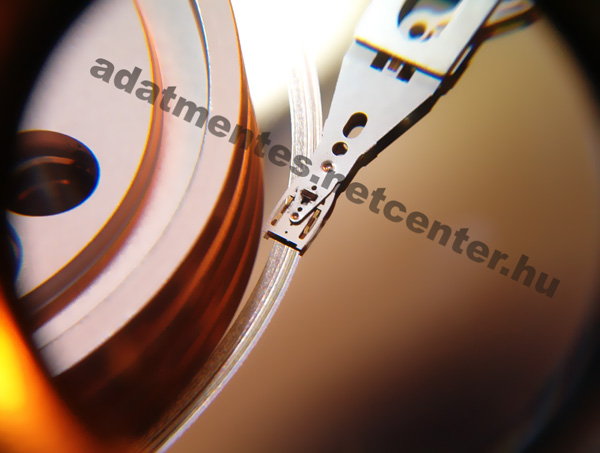

sérült
fej által megsértett lemezfelület
(eredetileg por okozta)
|

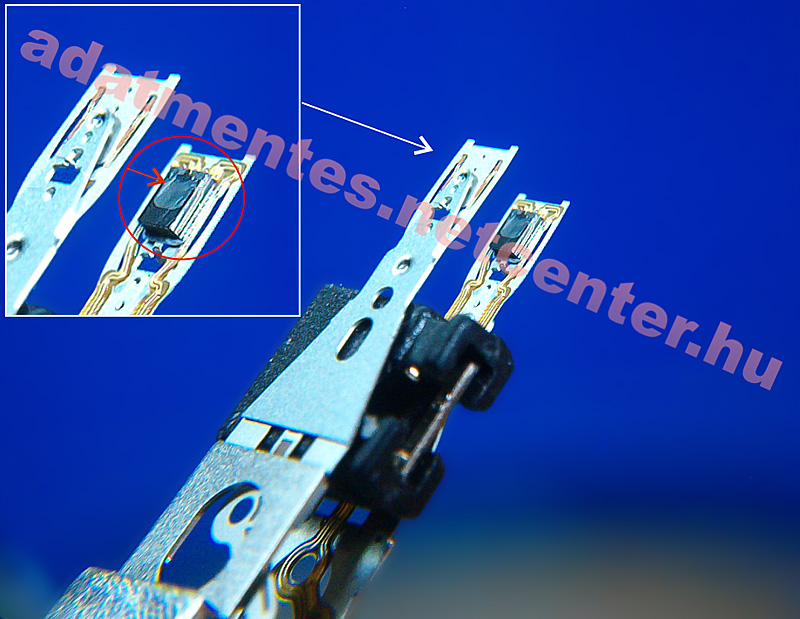

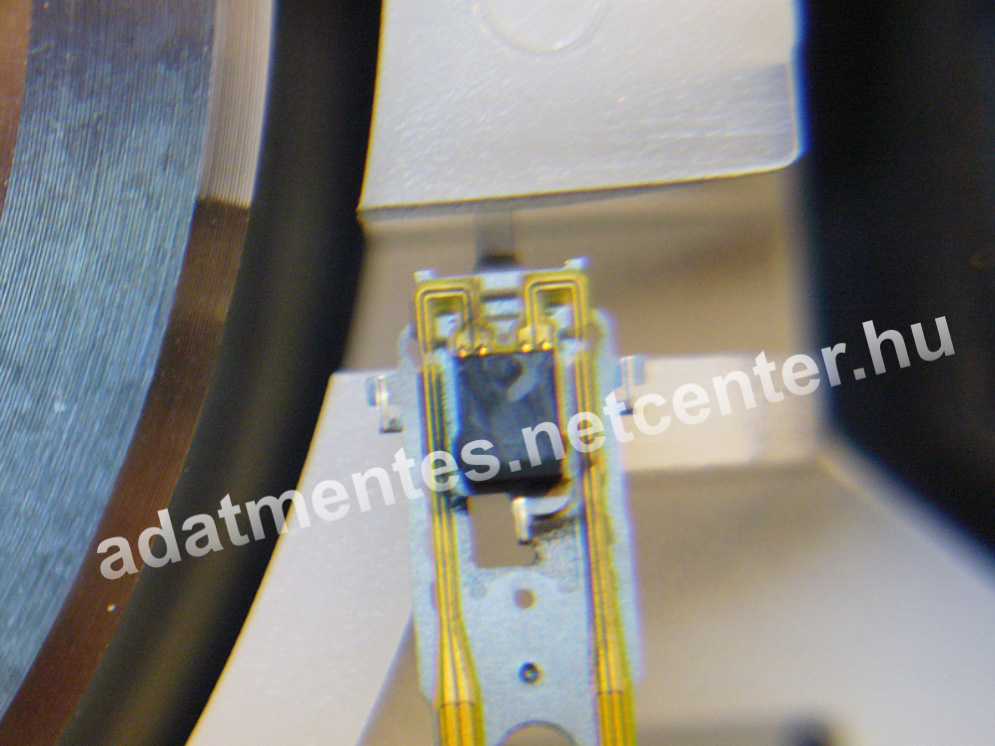

Karcos
parkolópálya miatt sérült fej képe 30x -os nagyításban.
|
 |
 |
 |

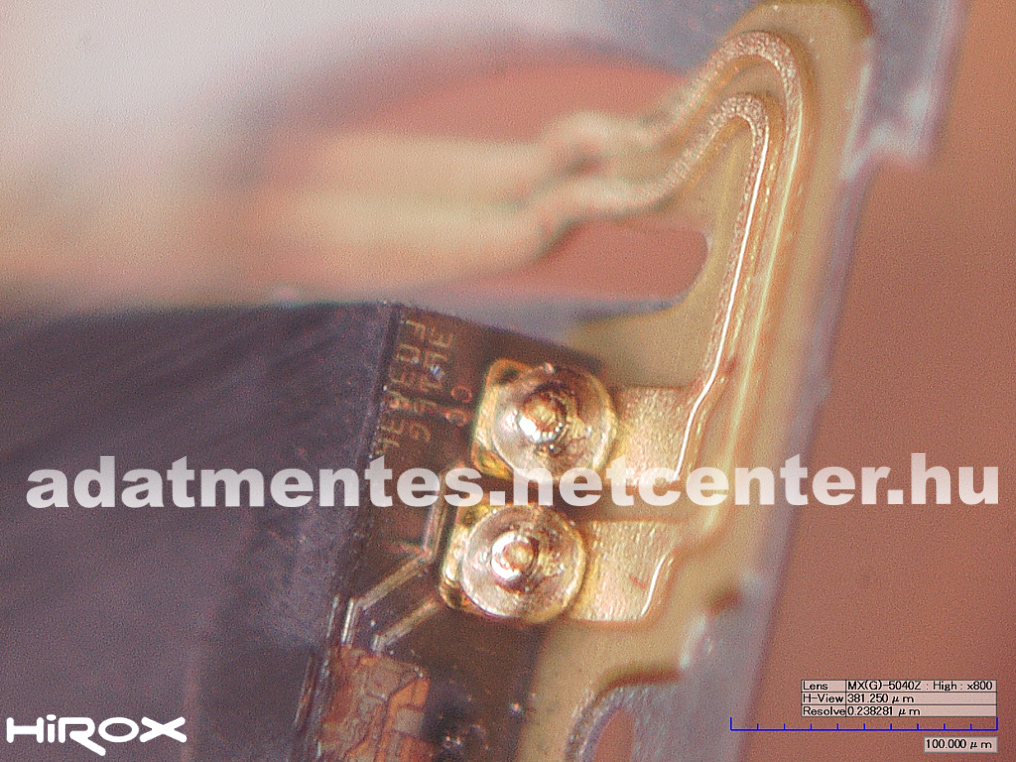

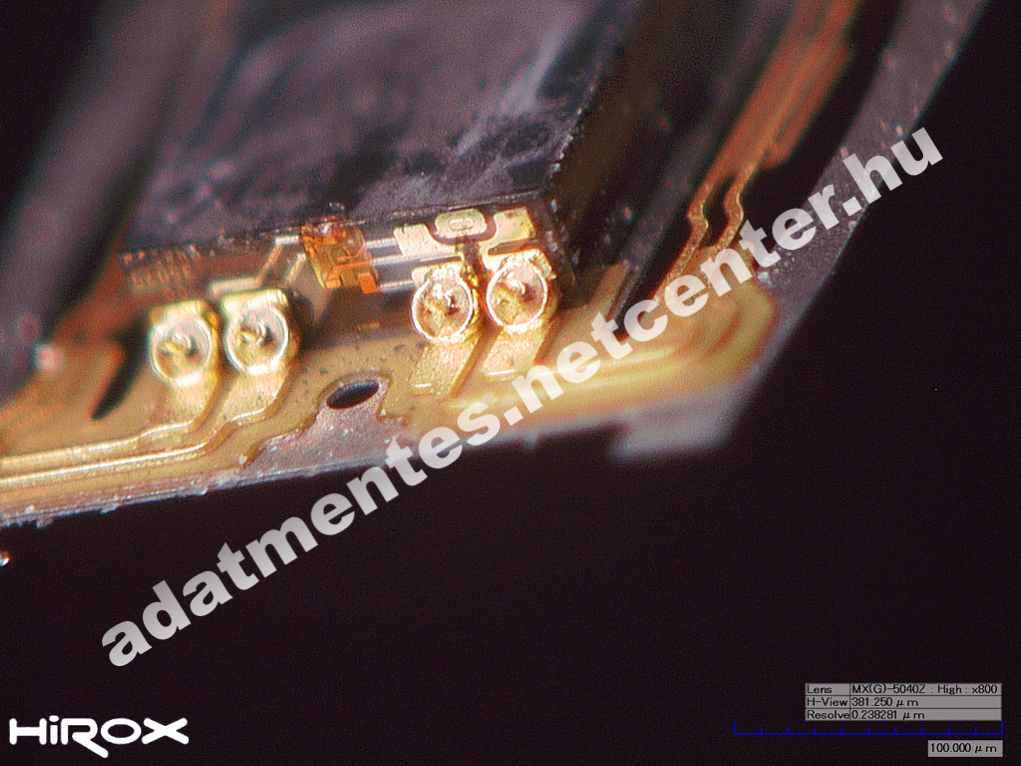

Karcos
parkolópálya miatt sérült fej képe 800x -os nagyításban.
A képen láthatóak a karcolások, a por, ami az eszközbe belekerült,
a fej felforrasztása, tartórugók,valamint a kalibrációs adatok.
a fej sarkában 1 mikrométeres réz vonallal írva. |

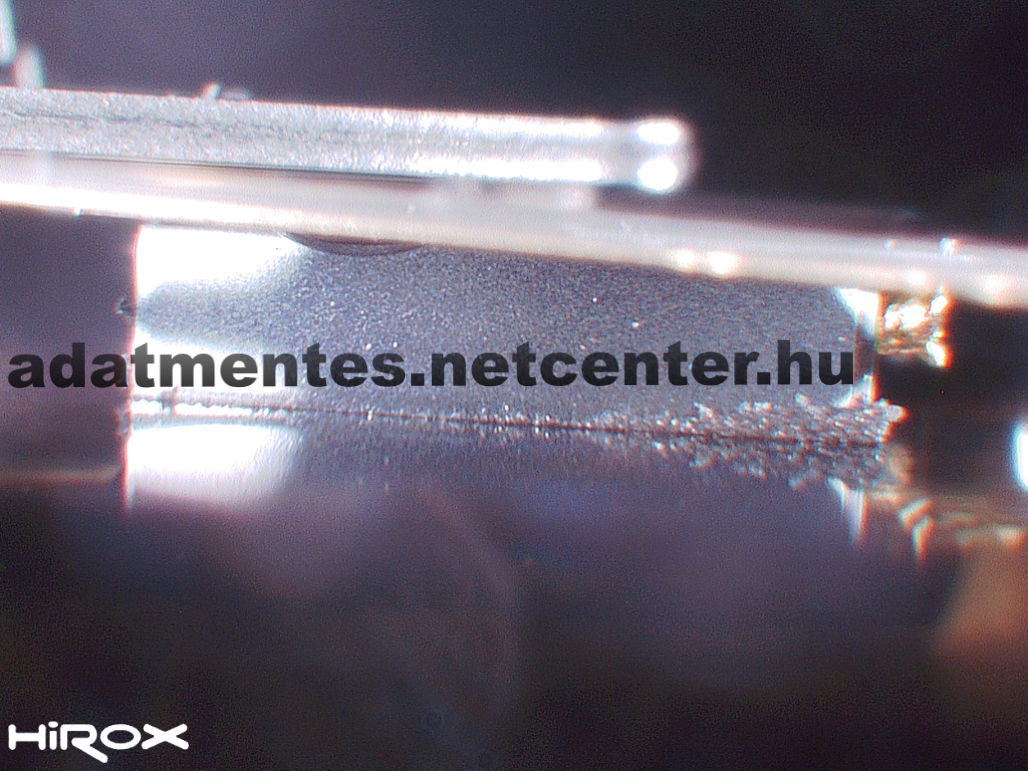

A
képen egy tisztatér nélkül üzemeltetett winchester fejét láthatjuk
oldalról nézve, amint a lemezhez hozzáér, mivel a levegőben levő
por rárakódott a fej szélére, ezzel megakadályozva a működéshez
szükséges légpárna kialakulását.
|
 |
 |
 |

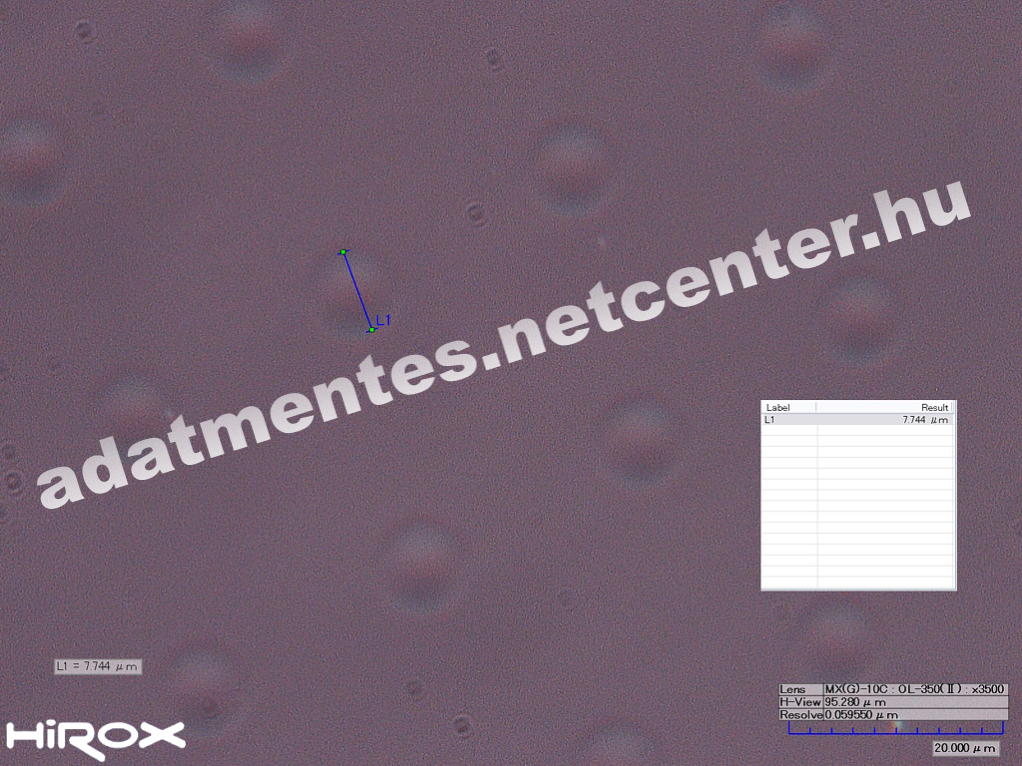

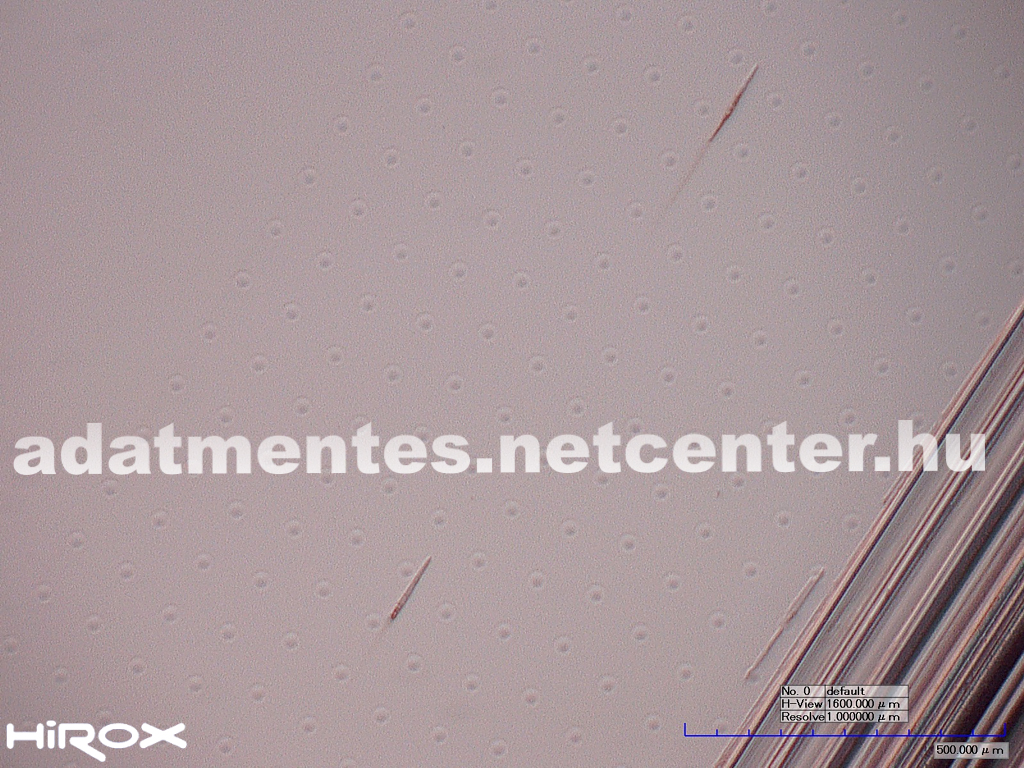

A
képen láthatjuk a lemez parkolópályájának "érdesített"
részét, ami ahhoz szükséges, hogy leállításnál a fej a nagyon pontos
felületi simaság miatt a légpárna megszünésekor ne tapadjon rá a
lemezre.
A köröket lézerrel készítik, belső átmérőjük 6 mikrométer, a nagyítás
3500x-os.
|
A
képen a parkolópálya sérüléseit láthatjuk amit az eszközbe belekerülő
por okoz. |
A
képen a parkolópályán kívül eső sérüléseket láthatjuk, amit a fej
és a lemez közé szoruló porszemcsék okoznak pörgés közben. |
 |
 |
 |

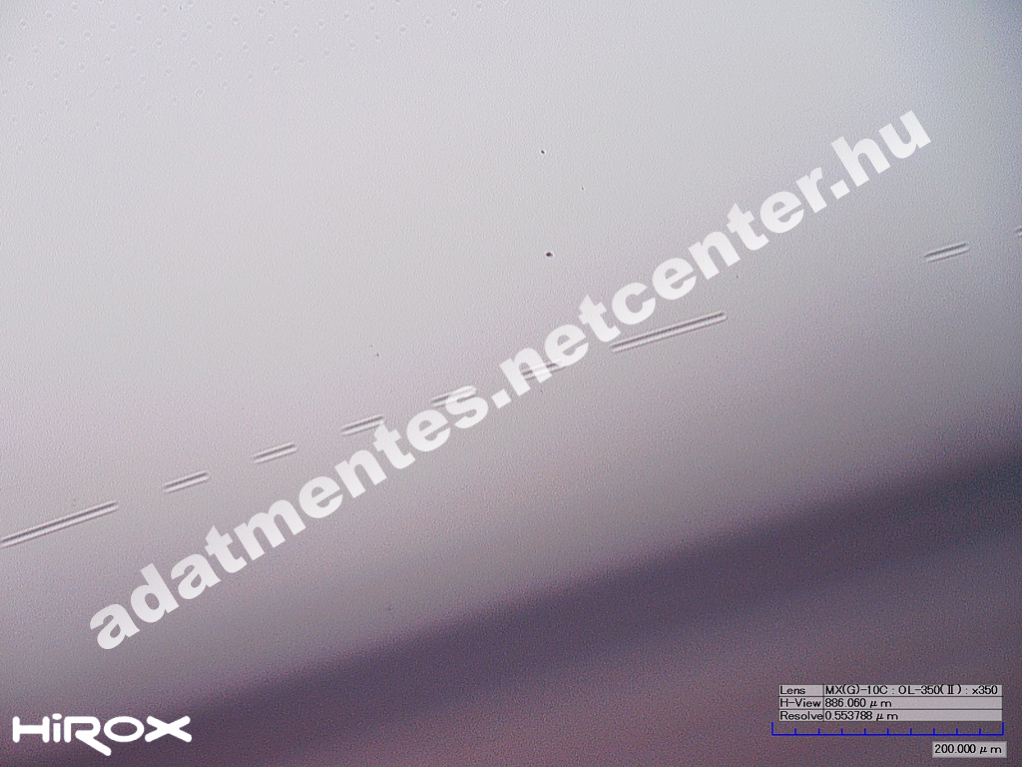

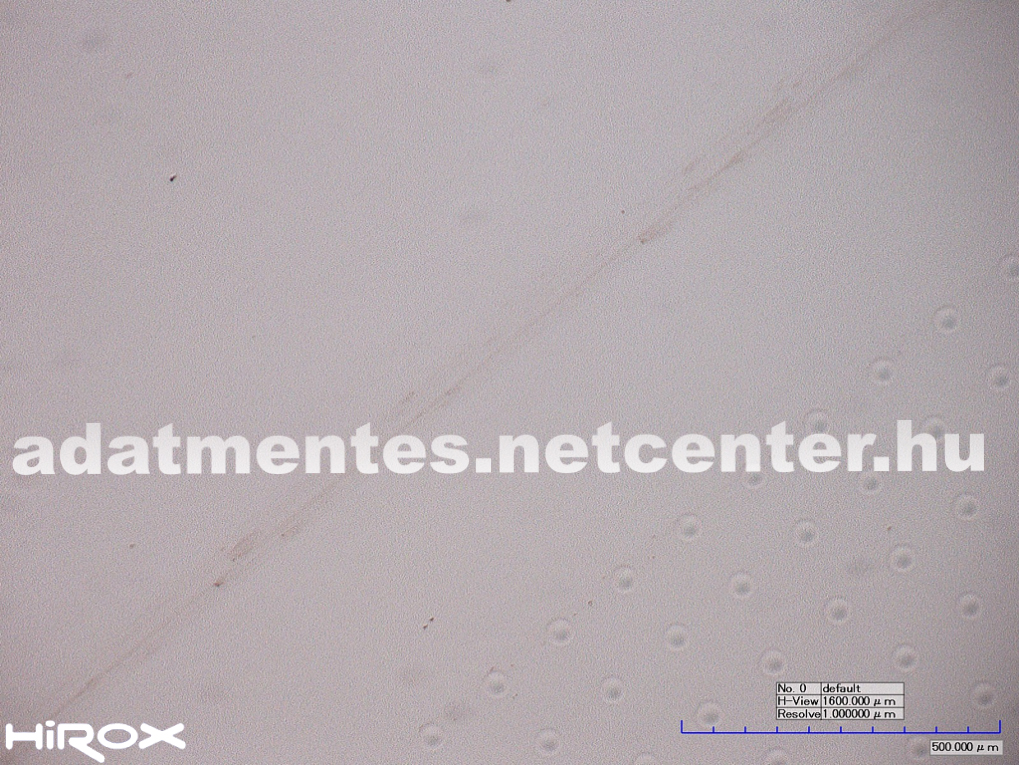

A
képen a parkoló pálya elkészítéséhez szükséges lézer-kalibrálás
nyomai látszódnak a normál üzemi sálvokon túl.
A nagyítás 350x-es. |

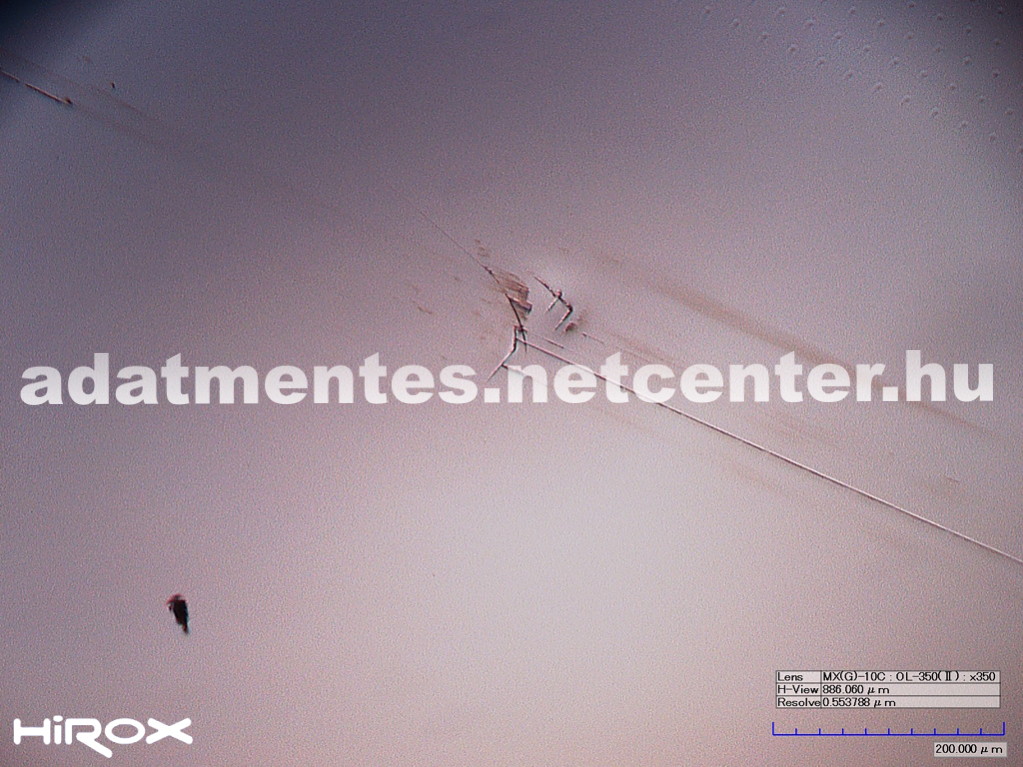

A
képen egy menet közben leejtett (külső házas) winchester lemezfelületét
láthatjuk, ahol a fej a mechanikai sokk miatt becsapódott a felületbe,
majd megsérült és megkarcolta azt.
A nagyítás 350x-es. |

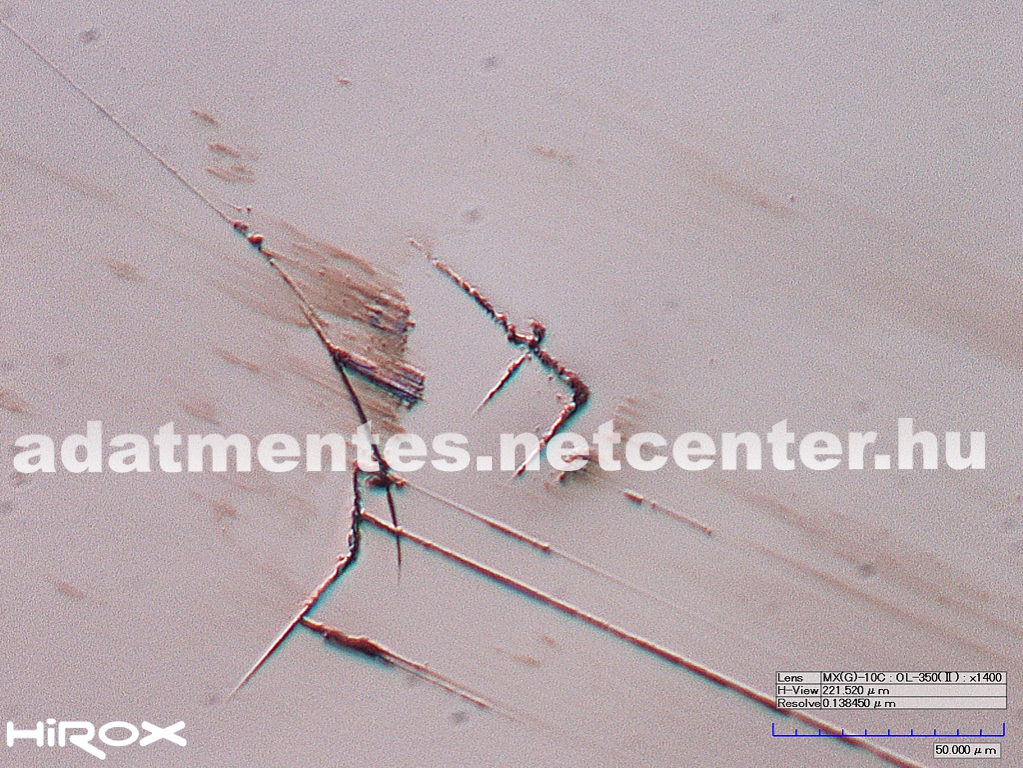

A
képen egy menet közben leejtett (külső házas) winchester lemezfelületét
láthatjuk, ahol a fej a mechanikai sokk miatt becsapódott a felületbe,
majd megsérült és megkarcolta azt.
A nagyítás 1400x-os. |
 |
 |
 |

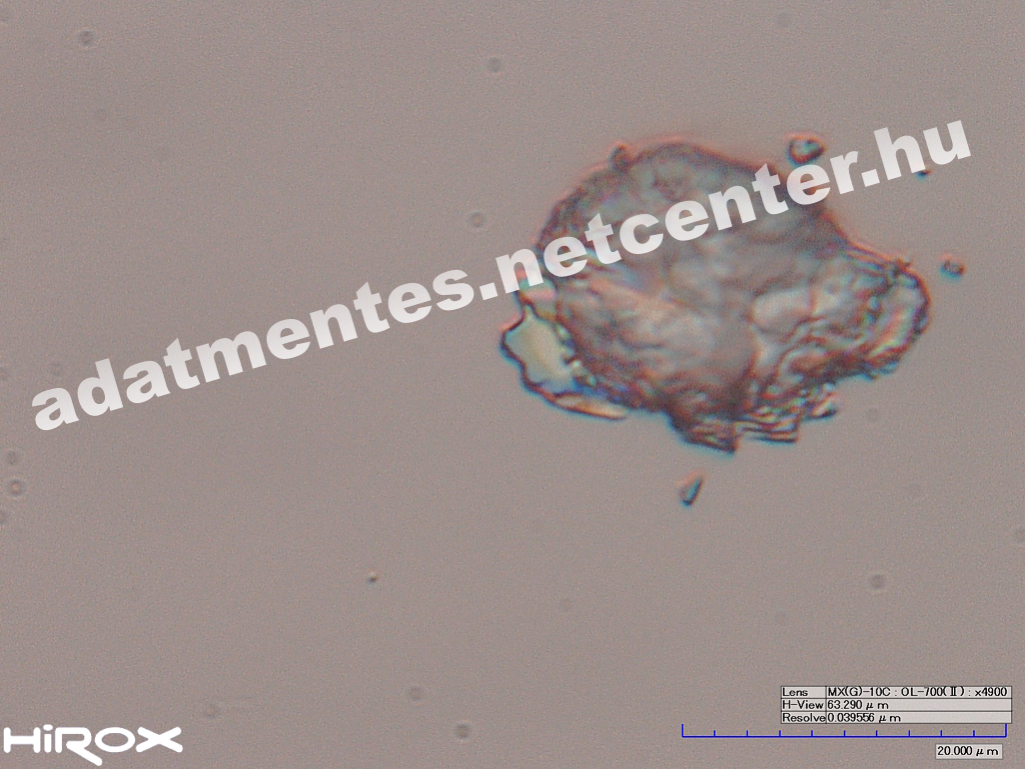

A
képen 1 db közepes méretű porszemcse látható, miután a fej belepréselte
a felületbe.
A nagyítás 4900x-os. |

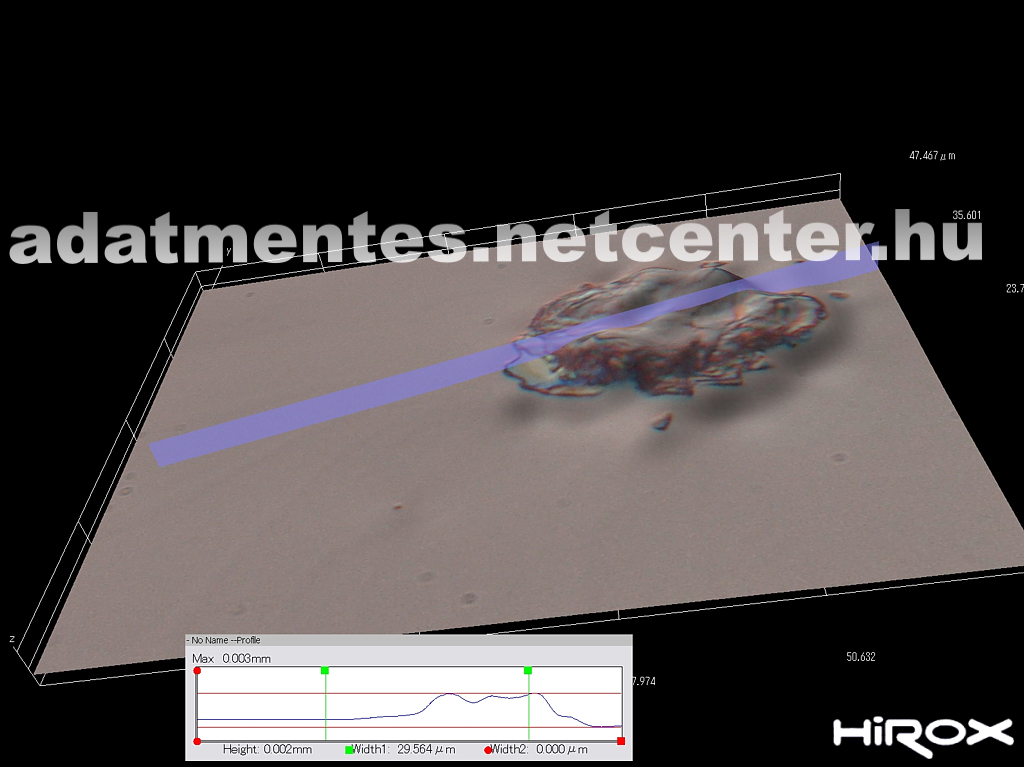

A
képen 1 db közepes méretű porszemcse 3D-s ábrája látható, miután
a fej belepréselte a felületbe.
A nagyítás 4900x-os. |

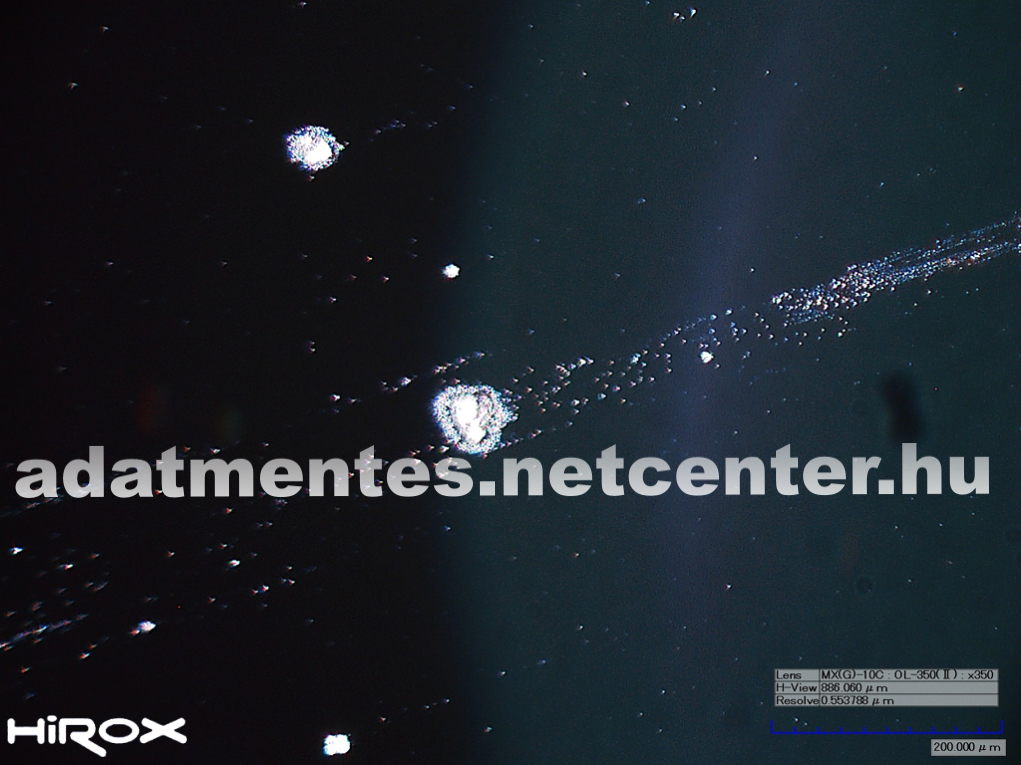

A
képen a levegőből a lemezre kerülő porszemcséket láthatjuk oldalsó
megvilágításból.
A nagyítás 350x-es. |
 |
 |
 |

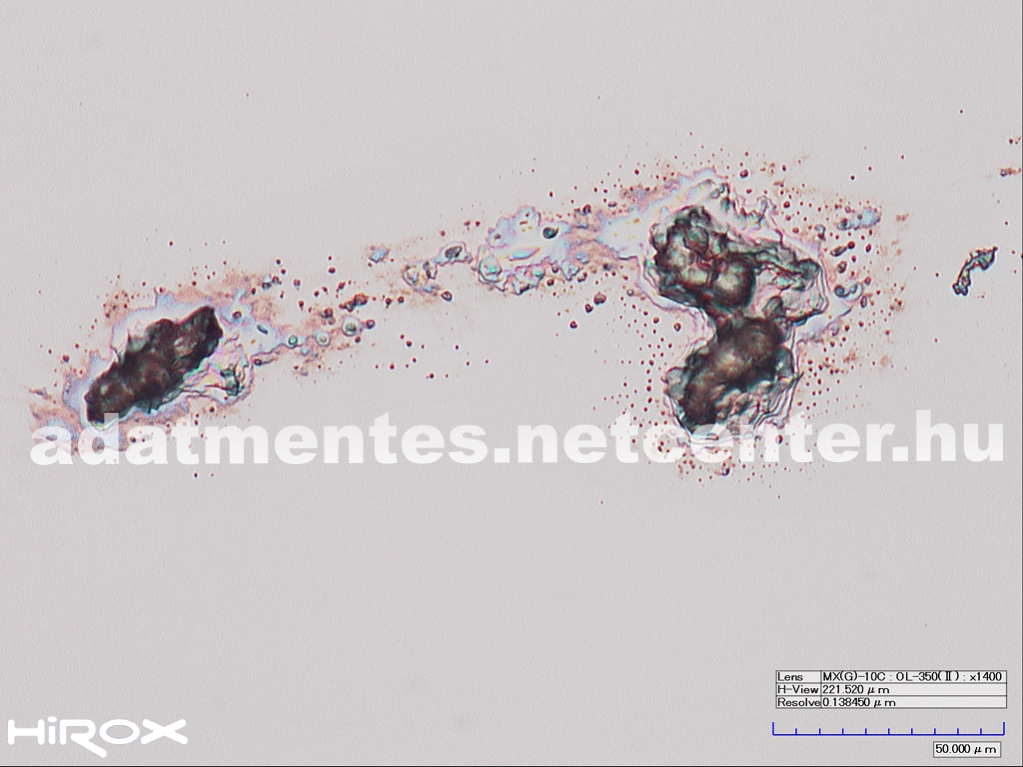

A
képen 2 db közepes méretű porszemcse látható, miután a fej belepréselte
őket a felületbe.
A nagyítás 1400x-os. |

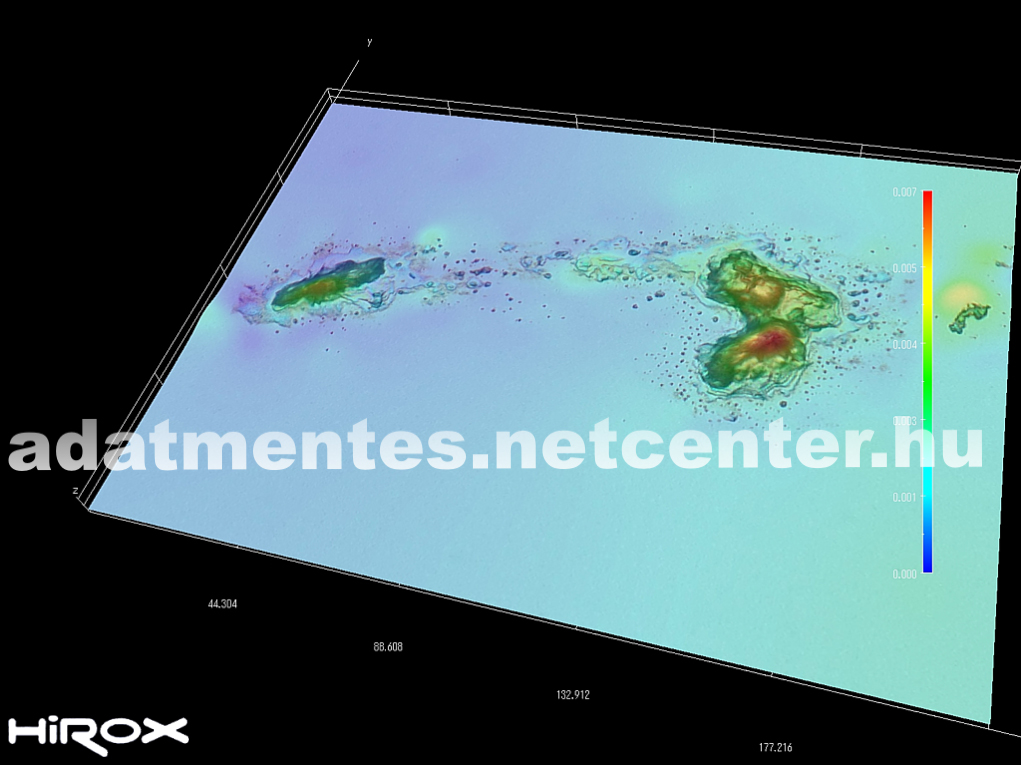

A
képen 2 db közepes méretű porszemcse magasságtértképe látható, miután
a fej belepréselte őket a felületbe.
A nagyítás 1400x-os. |

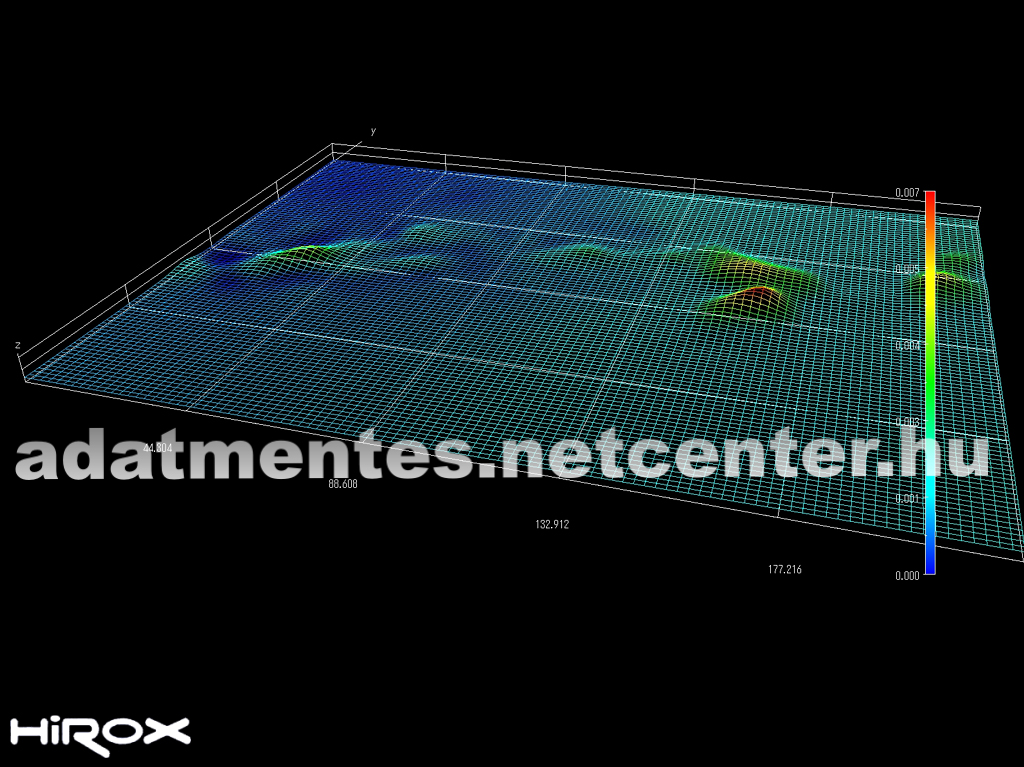

A
képen 2 db közepes méretű porszemcse hálóábrája látható, miután
a fej belepréselte őket a felületbe.
A nagyítás 1400x-os. |
 |
 |
 |

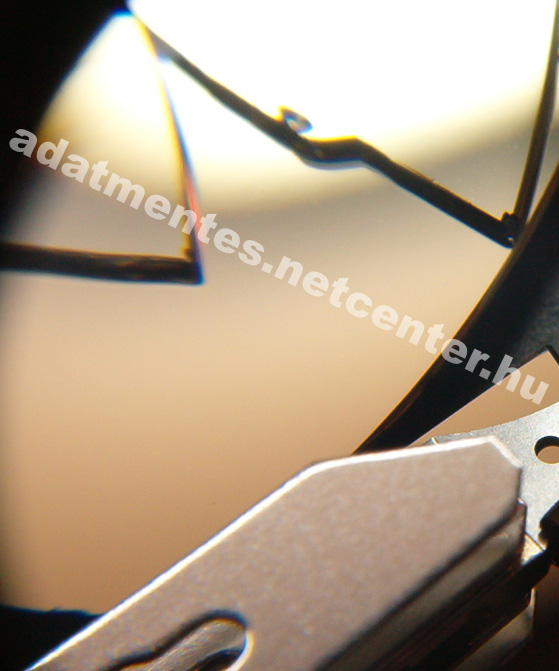

| csapágyhiba
miatt széttört lemez |

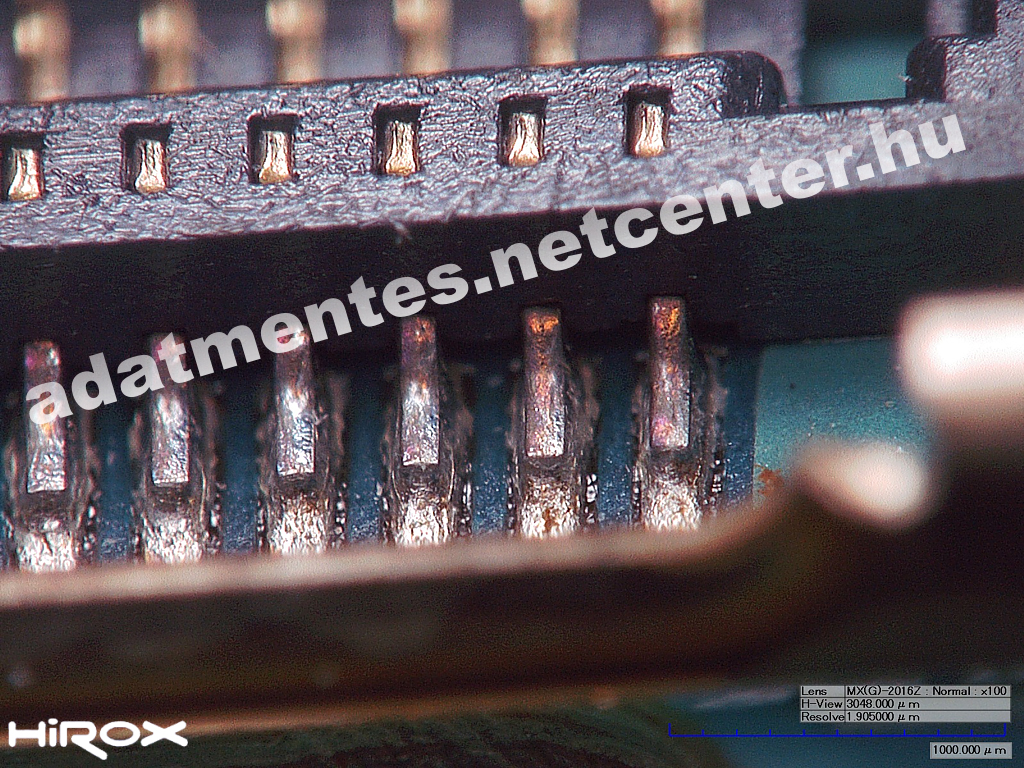

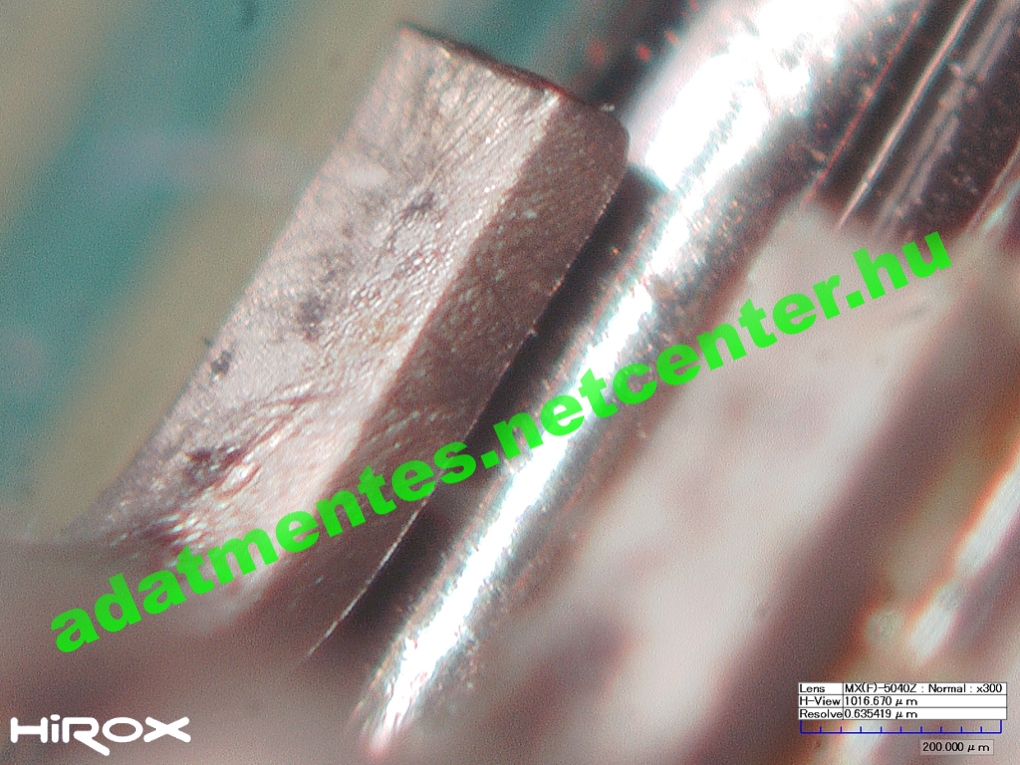

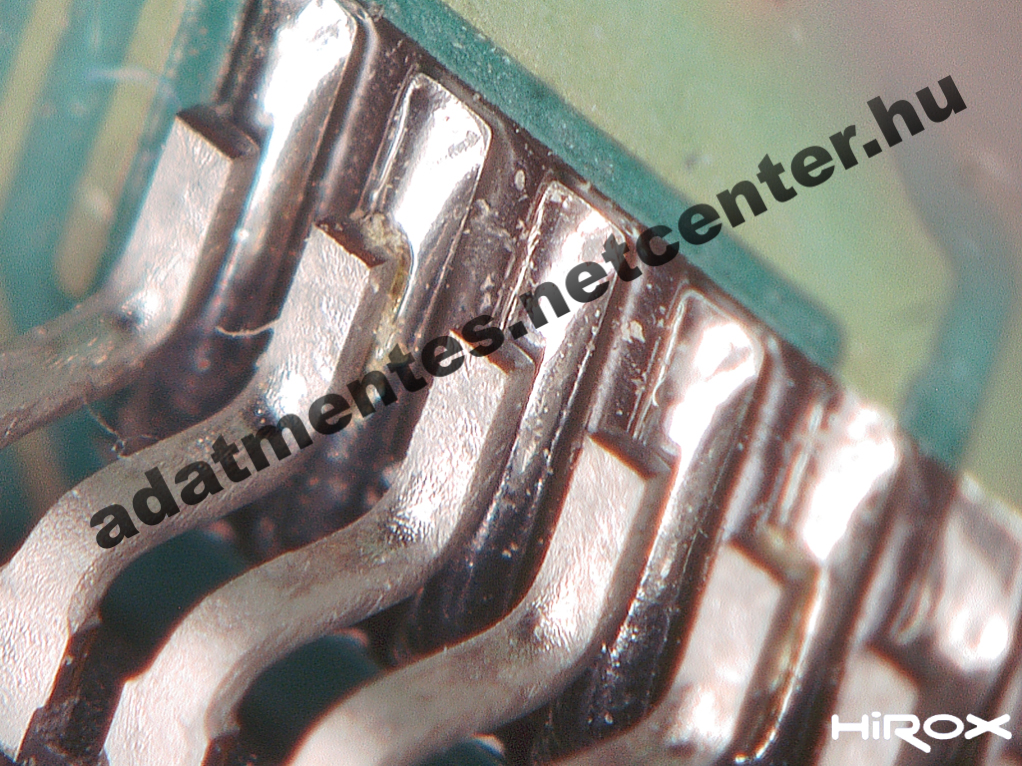

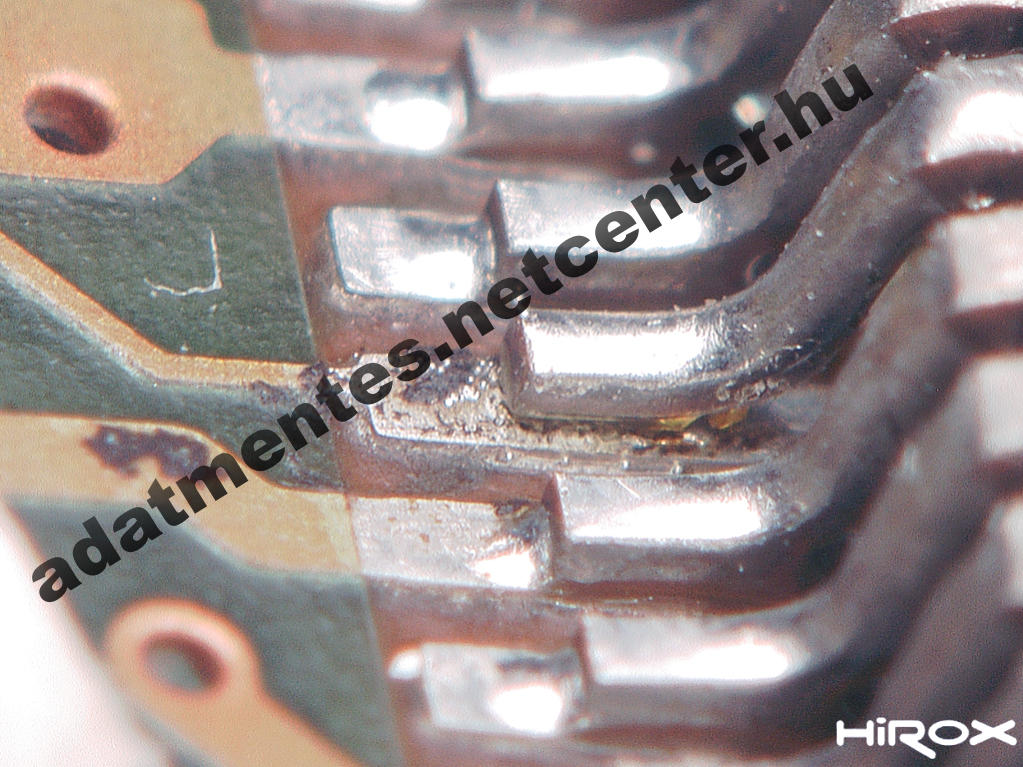

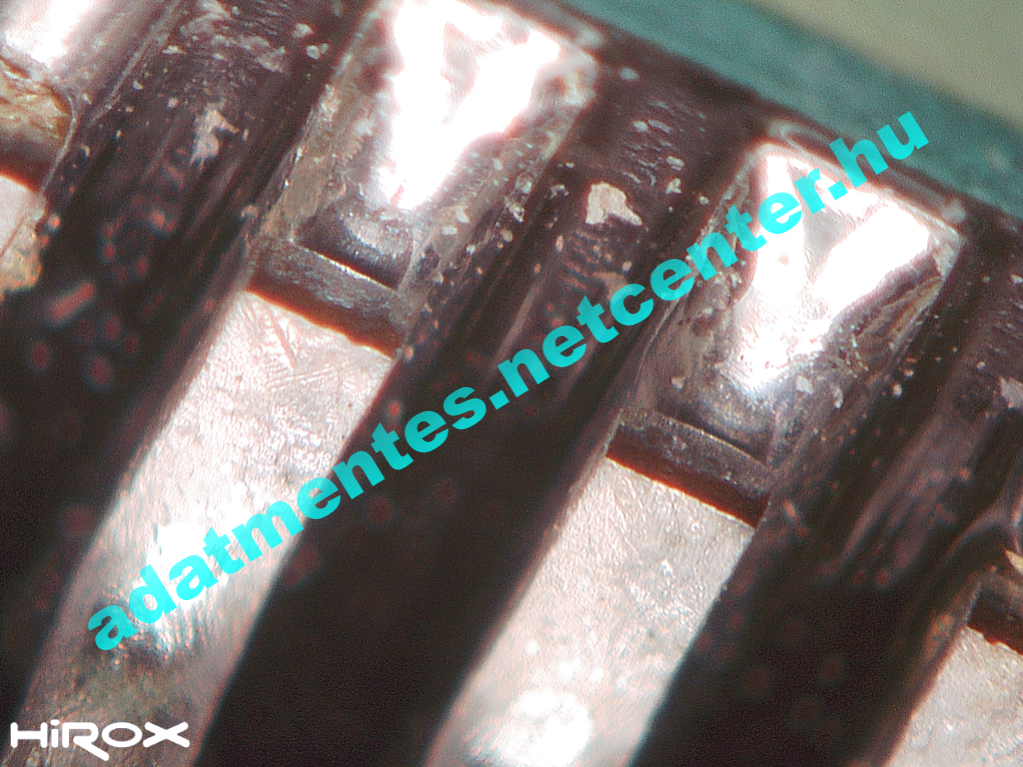

A
képen egy helytelenül felforrasztott IC lábai láthatóak.
A képen jól látható, hogy az ón nem folyt rá a félvezető lábára,
a forrasztás során nem diffundált be a felületbe.
A nagyítás 150-300x-es.
|
 |
 |
|
A
képen egy helytelenül felforrasztott IC lábai láthatóak.
A képen jól látható, hogy az ón nem folyt rá a félvezető lábára,
a forrasztás során nem diffundált be a felületbe.
A nagyítás 150x-es.
|
|
 |
 |
|
A
képen látható egy megrepedt olvasófej, ami megsértette a lemez felületét,
ahogy próbált pozícióba állni.
Majd idővel, hogy a lemez felülete is sérült, az adathordozó réteg
lehullott a lemezről, valamint érdessége miatt tovább sértette a
fej felületét is.
|
|
